JosJos的平流項

Jos的程式碼裡，平流項看似簡單

GPU Gems 38
半拉格朗日法

但

為什麼不是直接使用 平流項(v·∇)v 呢？

I know nothing

お元気ですか？

下面就讓天添老師娓娓道來

(轉身換手爬出場外)

太極圖形課S1第11講：流體仿真 02

直接用平流項的有限差分

步長比較大，誤差的累積

會導致數值不穩定？

太極圖形課S1第11講：流體仿真 02

重整一下半拉格朗日法

現出原形

原來就是步長更短的有限差分

Fluid這條路上，爬著也算爬完了嗯 🤠🙃

回顧

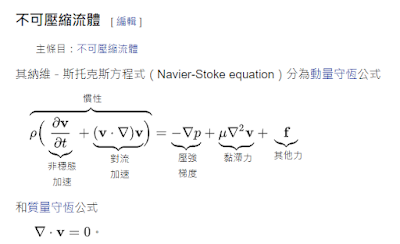

這是NS方程

NS方程

這是Jos的Operator splitting

Operator splitting
招式表出處

是不是急著放學？ 🤠

老師再見 同學再見 😋🕹️

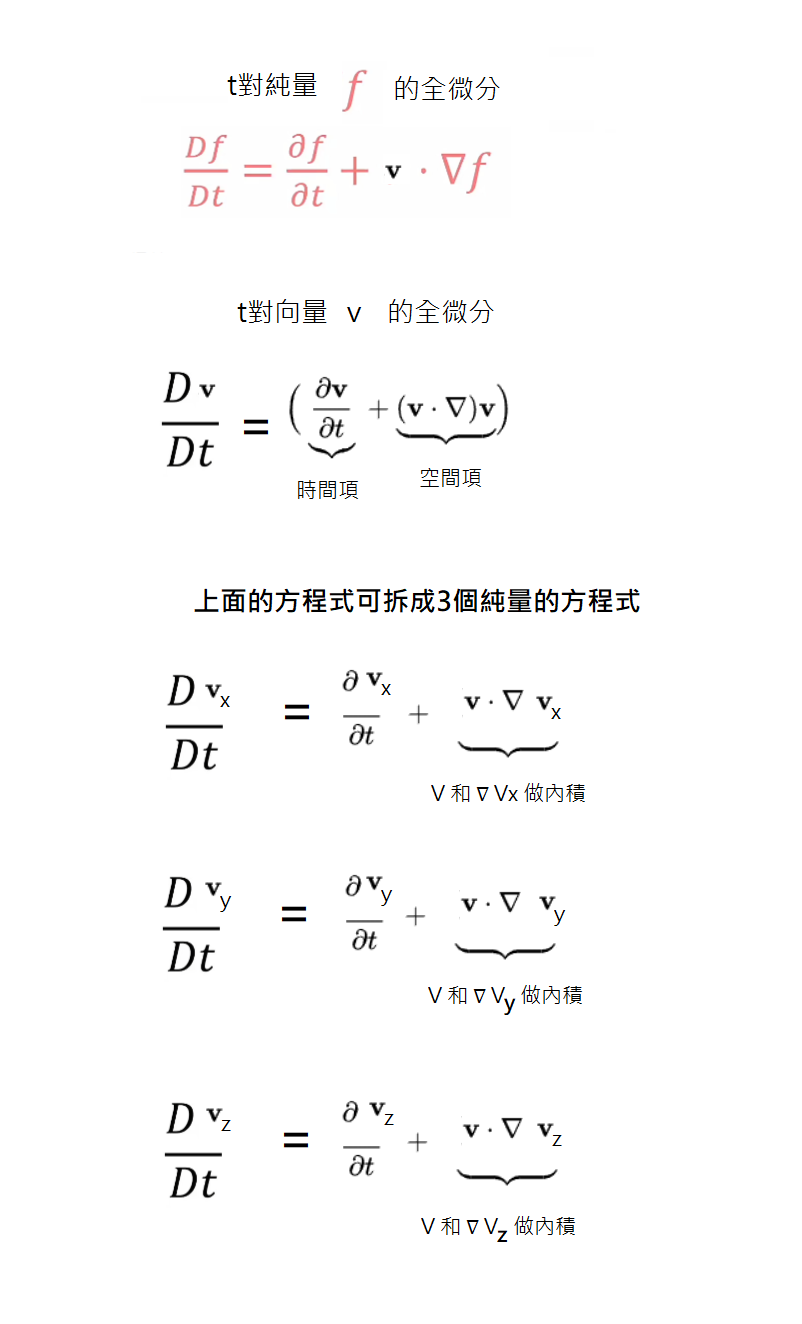

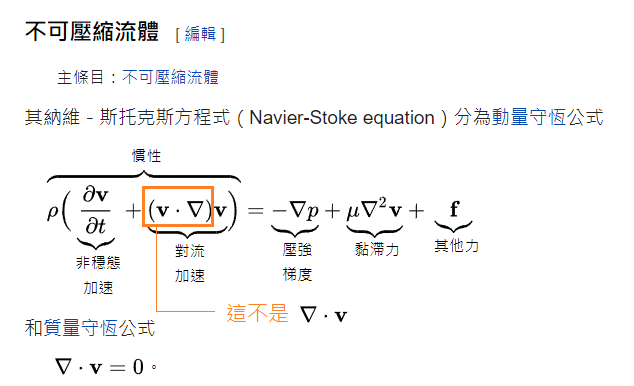

NS的平流項 (v·∇)v

(v·∇)              (∇·v)

欸不是嗎 🙃

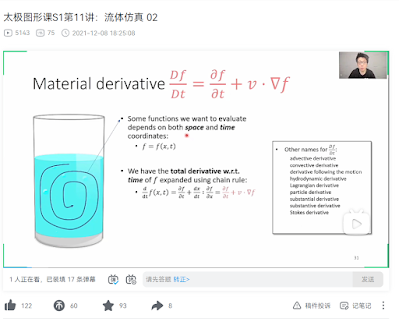

太極圖形課S1第11講：流體仿真 02

(v·∇)v其實就是v·∇v

原來是括號之亂 😋🤠 奇怪的知識又增加了

JosJos的奇妙冒險

看不懂的算法 是否來自太空

別人寫的代碼 看著像密碼 🎶

    ── Booming Tech。擎空

事情是這樣的

幾年前我買了一本

Jos Stam的The Art of Fluid Animation中譯本

隨書附上的 程式碼

陸陸續續讀了3遍

有2個地方就是看不懂

和書的內容對不上，分別是

1. 壓力項：project函數
2. 擴散項：diffuse函數

直到昨天看了

• GAMES103第11講
• GAMES201第4講

終於讓我找到關鍵的One Piece 🧐

拉普拉斯算子的離散形式

GAMES103第11講

projection函數在做什麼？

GAMES103第11講

GAMES201第4講

u還不是不可壓縮的向量場

∇•u ≠ 0 ( 水量分布不平均 )

公式(5)

u* = u - (Δt/Ρ) ∇p

∇p的存在會讓u變成不可壓縮的向量場u*

∇•u* = 0 ( 水量分布平均 )

由此

推導出(8) 泊松方程

由泊松方程可知，當∇•u = 0

就不會有壓力差 ( ∇•∇p = 0 )

沒有壓力差，∇p就是0向量

可見∇•u ≠ 0是造成∇p的起因

因果關系如下

水量分布不平均 ➡️ ∇p不是0向量 ➡️ 水量分布平均

GAMES201第4講

這是上面泊松方程的離散形式(有限差分)

解泊松方程可以得出壓力場p

再來就是解線性方程式，找出x

A x = b
(x就是p)

Jos 在這裡做了一些優化

可以忽略Δt，因為那只是1個scale

當有一個線性方程組為

A x = (1/Δt) b

忽略上式右邊的 (1/Δt)後，會有

A x = b

得到的結果x

相當於預乘了Δt

x = x Δt

GAMES201第4講

有了p，就能算出不可壓縮的速度場u*

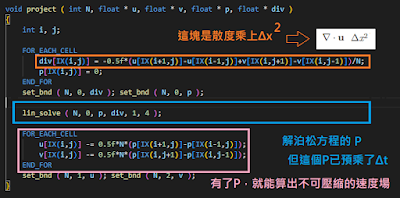

上面2個步驟對映的程式碼

1. 解泊松方程可以得出壓力場p
2. 有了p，就能算出不可壓縮的速度場u*

解泊松方程迭代的過程中

會使用到已更新的鄰居值

乍看之下會懷疑是不是程式碼寫錯了？

但它其實是在做 Gauss-Seidel迭代

Jacobi迭代

就比較接近一般Programmer的想法了

diffuse函數在做什麼？

diffuse 和 viscosity 有關

關於擴散項，一開始我們有

(ρ是流體密度，v = 黏滯系數/ρ)

 a = v▽·▽u

假設

u 是當前速度

u' 是下一步的速度

u'' 是下下一步的速度

當前u + dt v▽·▽u

會得到下一步u'

u' = u + dt v▽·▽u

下一步u' + dt v▽·▽u'

會得到下下一步u''

u'' = u' + dt v▽·▽u'

反過來

u' - dt v▽·▽u' 就會得到u

u = u' - dt v▽·▽u'

移項後有

u' - u = dt v▽·▽u'

Δu = dt v▽·▽u'

這樣就和Jos的程式碼對上了

Δu = v▽·▽u'

對映的程式碼

結語



此碼只應天上有？ 🤠🤔 人間能得幾回聞

補充資料

NS方程的幾何意義

From wiki

∇•v = 0代表流入 =流出

滿足∇•v = 0的流體就是不可壓縮流體

NS方程超清解說
太極圖形课S1第10講：流體仿真 01
